Precisión As-Built en renovaciones: Una guía completa

Tabla de contenidos

1. Lo que realmente significa "precisión"
2. Precisión del instrumento frente a precisión de registro
3. Precisión absoluta frente a precisión relativa
4. Elección de un objetivo de precisión para el riesgo del proyecto
5. Redes de control y cómo se verifica el registro
6. Flujo de trabajo de campo que protege la precisión
7. Verificaciones de desviación contra la nube de puntos
8. Qué debe contener un informe de precisión o registro
9. Cómo se refleja la precisión en el costo y el cronograma
10. Formas comunes en que la precisión se pierde silenciosamente
11. FAQ

Lo que realmente significa "precisión"

La "precisión" se utiliza de manera laxa en los proyectos de renovación, y esa laxitud es donde comienzan las disputas. Un solo número rara vez describe toda la cadena desde la captura de campo hasta un documento de construcción. La precisión debe rastrearse en cuatro puntos distintos:

• Precisión del instrumento: la precisión nominal del fabricante del propio hardware de escaneo.
• Precisión de registro: qué tan bien se alinean los escaneos individuales entre sí y con un sistema de coordenadas compartido.
• Tolerancia de modelado: con qué fidelidad la geometría de Revit o AutoCAD representa la nube de puntos una vez que se dibujan los elementos.
• Tolerancia de dibujo: la precisión implícita en la forma en que se acota y anota un entregable 2D.

Los errores se acumulan a lo largo de esta cadena. Un escáner con una excelente precisión de instrumento puede producir un as-built deficiente si el registro deriva, y una nube de puntos bien registrada puede generar un modelo inexacto si los elementos se modelan según la intención del diseño en lugar de la geometría medida. Los equipos de renovación que evalúan una propuesta o un conjunto de datos deben preguntar por cuál de estas cuatro precisiones se está cotizando, no solo "qué tan preciso es".

Precisión del instrumento frente a precisión de registro

La precisión del instrumento es una especificación de hardware: la desviación que mostrará un solo escaneo en condiciones ideales, basada en la divergencia del haz, el error de rango y la resolución angular. Es necesaria pero no suficiente. En cualquier edificio más grande que una sola habitación, se deben fusionar múltiples posiciones de escaneo, y la precisión de esa fusión —la precisión de registro— determina la precisión del conjunto de datos final mucho más que la especificación del instrumento.

La precisión de registro se informa como un error cuadrático medio (RMS) a través de escaneos superpuestos o contra puntos de control. Una plataforma como el NavVis VLX3, que captura a 2.56 million puntos por segundo con 4 x 20 MP cámaras y hasta 300m de alcance, aún depende de un flujo de trabajo de registro disciplinado para mantener una precisión de campo registrada de ±5mm en toda una planta. El hardware establece el techo; el flujo de trabajo de campo y de registro determinan si se alcanza ese techo. Vea la discusión más profunda sobre esta distinción en lo que significa realmente la precisión de ±5mm.

Precisión absoluta frente a precisión relativa

Dos conjuntos de datos pueden parecer precisos y aun así fallar en diferentes comprobaciones:

• Precisión relativa (local) mide la consistencia interna: la distancia entre dos puntos dentro del escaneo en comparación con su distancia física real. Esto es lo que importa para fabricar un tramo de conductos o verificar el paralelismo de las paredes dentro de un solo espacio.
• Precisión absoluta mide qué tan bien se alinea todo el conjunto de datos con las coordenadas de topografía del mundo real o una red de control del sitio. Esto es lo que importa cuando un modelo de renovación debe alinearse con planos civiles, levantamientos de edificios adyacentes o coordenadas vinculadas a GPS.

Una nube de puntos con una fuerte precisión relativa pero sin vinculación absoluta no es adecuada para la coordinación en todo el sitio, incluso si cada habitación mide correctamente. Los alcances de renovación que afectan la envolvente del edificio, ampliaciones o campus de varios edificios deben exigir una precisión absoluta vinculada al control topográfico, no solo una precisión relativa internamente consistente.

Elección de un objetivo de precisión para el riesgo del proyecto

Los objetivos de precisión deben establecerse por el costo de estar equivocado, no por hábito predeterminado. Un objetivo más estricto añade tiempo de campo y esfuerzo de QC; un objetivo más laxo está bien donde las tolerancias son generosas o el trabajo de campo volverá a verificar las dimensiones de todos modos.

El trabajo de renovación estructural se beneficia de una cadena de tolerancia documentada; vea análisis de tolerancia de Scan to BIM para ingenieros y servicios de Scan to BIM estructural para saber cómo se construyen los presupuestos de tolerancia para trabajos de carga.

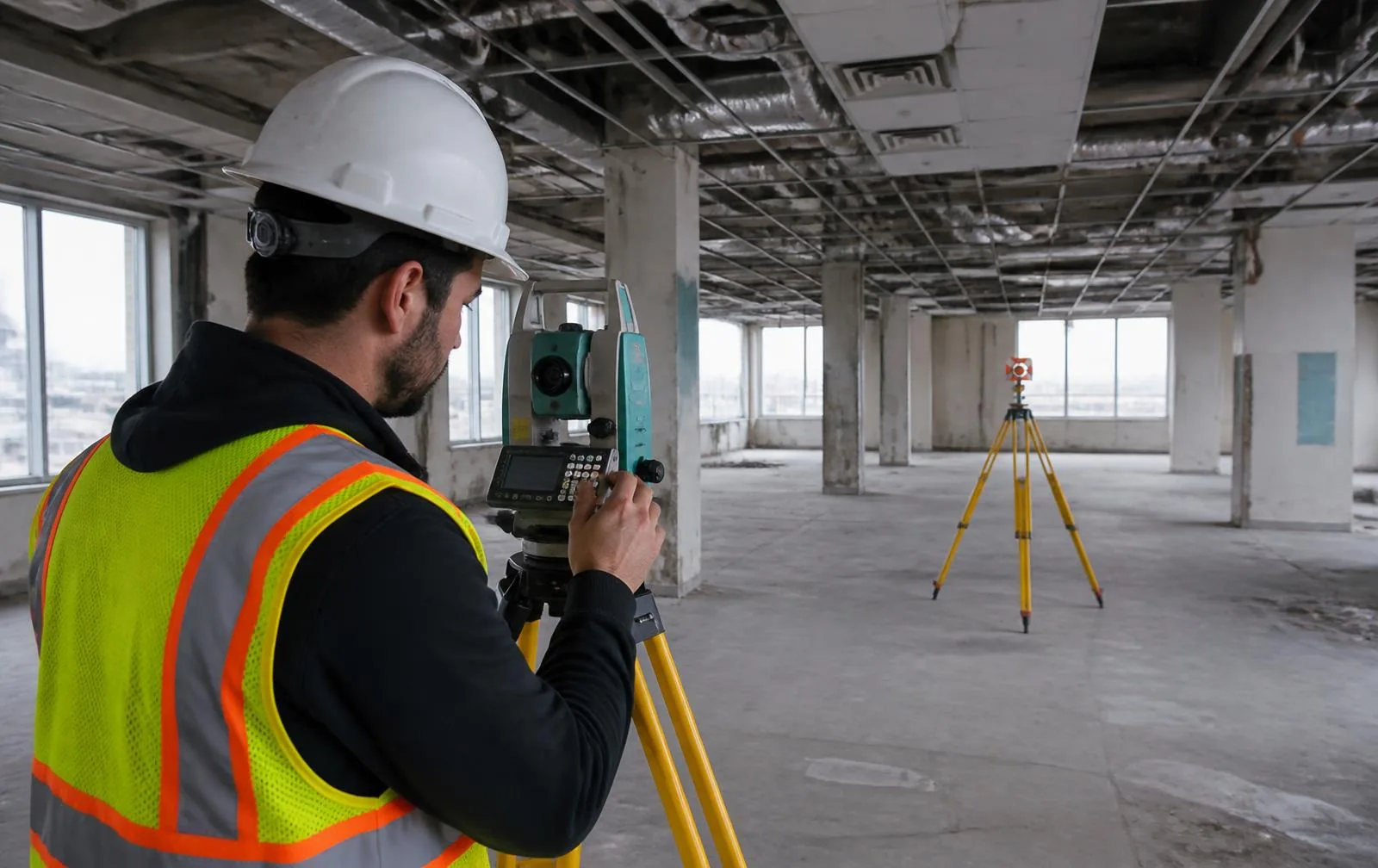

Redes de control y cómo se verifica el registro

Una red de control independiente es la salvaguarda más importante contra la documentación as-built inexacta. Sin ella, una nube de puntos puede estar internamente bien registrada y, aun así, estar posicionada incorrectamente en relación con el edificio o sitio real.

Una red de control consiste típicamente en objetivos topografiados o puntos de estación total establecidos independientemente del escáner, que luego se utilizan para verificar —no solo para ayudar— el registro. La verificación sigue un flujo de trabajo definido:

1. Establecer puntos de control utilizando una estación total o levantamiento GNSS independiente del escáner láser.
2. Registrar los escaneos individuales en una nube de puntos unificada mediante registro cloud-to-cloud o basado en objetivos.
3. Comparar las posiciones de escaneo registradas con los puntos de control independientes y calcular el error RMS.
4. Marcar cualquier residual de punto de control que exceda el objetivo de precisión del proyecto para re-escaneo o re-registro.
5. Documentar el error RMS final y los residuales de los puntos de control en el informe de registro.

Este flujo de trabajo es lo que separa un as-built defendible de uno inverificable. Los contratos de escaneo de edificios completos deben especificar este paso de control explícitamente en el alcance; vea escaneo láser 3D de edificios y alcance de trabajo de escaneo láser 3D para saber cómo se escribe esto en un contrato.

Flujo de trabajo de campo que protege la precisión

La precisión se gana o se pierde en gran medida en el campo, antes de que ocurra cualquier modelado. Un flujo de trabajo de campo que protege la precisión típicamente incluye:

1. Recorrer el sitio y colocar objetivos de control antes de que comience el escaneo, asegurando un solapamiento y línea de visión adecuados entre las posiciones.
2. Capturar con suficiente densidad de escaneo y solapamiento para evitar depender de una única ruta de registro débil entre áreas distantes del edificio.
3. Utilizar cobertura de 360° con panoramas cada 2–3 metros para mantener la referencia visual para el QC posterior y detectar oclusiones de inmediato.
4. Re-escanear o añadir posiciones en el acto cuando un área esté ocluida por muebles, conductos o construcción activa en lugar de aceptar un hueco.
5. Confirmar la calidad del registro en el campo, el día de la captura, para que los huecos o la deriva se corrijan antes de que el equipo abandone el sitio.

La mayoría de los sitios se capturan en 1–3 días con un rendimiento de aproximadamente 80,000–120,000 sq ft por día de campo, con el primer entregable disponible en 48 horas. Ese cronograma solo se mantiene si el equipo de campo verifica el registro sobre la marcha en lugar de posponerlo para la oficina. Los proyectos de renovación con alta carga de coordinación deben revisar los servicios de documentación as-built y servicios de nube de puntos para saber cómo se estructura el QC de campo en el entregable.

Verificaciones de desviación contra la nube de puntos

Una vez que existe un modelo, la única verificación confiable de la precisión del modelado es comparar la geometría modelada con la nube de puntos original, no con los planos que se utilizaron para construirla. El análisis de desviación (a veces llamado comparación cloud-to-mesh o cloud-to-BIM) superpone el modelo sobre el escaneo registrado y marca los elementos que caen fuera de la tolerancia de modelado.

Esta comprobación detecta problemas que la revisión visual omite: una pared modelada recta donde la nube de puntos muestra una curvatura, una losa de piso modelada a nivel donde la nube muestra pendiente, o una viga desplazada de su posición escaneada porque se ajustó a una línea de rejilla. Los equipos de renovación que confían en el producto Scan to BIM para la coordinación del diseño deben exigir un informe de desviación como entregable, no solo un modelo terminado. Vea QA de nube de puntos en Scan to BIM y precisión as-built y coordinación de diseño para saber cómo esta verificación se integra con la revisión del diseño.

Qué debe contener un informe de precisión o registro

Un informe de registro y precisión es el artefacto que hace que las afirmaciones de precisión sean verificables en lugar de simplemente afirmadas. Como mínimo, debe incluir:

• La red de control utilizada, incluyendo el número y la distribución de los puntos de control en el sitio.
• Error RMS de registro, tanto de escaneo a escaneo como contra puntos de control.
• Cualquier área con limitaciones conocidas: oclusiones, densidad reducida o posiciones excluidas del registro.
• El instrumento y la configuración utilizados, vinculados a la precisión del instrumento declarada por el fabricante.
• Tolerancia de modelado aplicada durante la conversión Scan to BIM, y el nivel LOD modelado (LOD 200, LOD 300, LOD 400, o un alcance mixto de LOD 200–400).
• Resultados del análisis de desviación para los elementos modelados frente a la nube de puntos, donde se realizó el modelado.

Sin este informe, "el escaneo es preciso" es una afirmación sin forma de comprobarla. Solicitar este informe debería ser una práctica estándar en cualquier proyecto de renovación que utilice entregables de Scan to BIM o verificación de estructura existente.

Cómo se refleja la precisión en el costo y el cronograma

La precisión no es gratuita, y tampoco es infinita; pasado cierto punto, una precisión más estricta añade costo sin añadir valor utilizable. Los factores que impulsan el costo son el tiempo de campo (posiciones de escaneo más densas, levantamiento de control), el tiempo de QC (verificaciones de desviación, verificación de registro) y el tiempo de modelado (mantener una tolerancia más estricta durante la creación de elementos). El costo del escaneo para proyectos típicos oscila entre $0.05–$0.20/sq ft, y el extremo superior refleja una captura más densa, levantamiento de control o condiciones de ocupación/oclusión que ralentizan al equipo de campo.

El impacto en el cronograma se refleja principalmente en los días de campo y el tiempo de respuesta del QC, no en la tecnología de escaneo en sí. Un proyecto que omite el levantamiento de control para ahorrar un día en el campo a menudo pierde más tiempo después reconciliando conflictos de coordinación descubiertos durante la construcción. Para un desglose de costos más completo, vea cuánto cuesta el escaneo láser 3D.

Formas comunes en que la precisión se pierde silenciosamente

Las fallas de precisión rara vez se anuncian solas. La siguiente tabla empareja el modo de falla con la verificación específica que lo detecta antes de que llegue a los documentos de construcción.

El manejo de los formatos de archivo es una fuente frecuente y evitable de degradación de la precisión; vea formatos de archivo de nube de puntos: E57, RCP, LAS, PTS para saber cómo la traducción entre formatos puede introducir errores si no se verifica. La organización de conjuntos de datos de varios edificios o varias fases se trata en organización de datos de nube de puntos para Scan to BIM.

El trabajo de renovación y reutilización adaptativa conlleva más riesgo de precisión que la nueva construcción porque las condiciones existentes son irregulares por naturaleza: paredes fuera de plomo, cambios estructurales no documentados, trazados MEP ocultos. Los alcances de debida diligencia deben incorporar la verificación de la precisión desde el principio en lugar de tratarla como una auditoría posterior a la entrega; vea la guía de debida diligencia para reutilización adaptativa y reutilización adaptativa para ver cómo funciona esto en un programa de renovación.

FAQ

¿Cuál es un objetivo razonable de precisión as-built para un proyecto de renovación?

La mayoría de los proyectos de renovación y reutilización adaptativa especifican ±5mm de precisión de campo registrada para la nube de puntos y ±10mm de tolerancia de modelo típica en LOD 300. Las tolerancias más estrictas se reservan para refuerzos estructurales o conexiones mecánicas donde el riesgo de interferencias es alto.

¿Cuál es la diferencia entre precisión absoluta y relativa?

La precisión absoluta mide qué tan cerca se alinea la nube de puntos con las coordenadas de topografía del mundo real. La precisión relativa (local) mide qué tan consistentes son las dimensiones dentro del propio escaneo, como las distancias de pared a pared. Un modelo puede tener una excelente precisión relativa pero una mala precisión absoluta si nunca se vinculó al control.

¿Cómo se verifica la precisión del registro?

La precisión del registro se verifica comparando el error de solapamiento entre escaneos y comprobando las posiciones de escaneo contra una red de control independiente de objetivos topografiados o puntos de estación total, informando luego el error cuadrático medio contra esos puntos de control.

¿Qué causa una documentación as-built inexacta en proyectos de renovación?

Las causas comunes incluyen omitir una red de control independiente, depender demasiado del registro cloud-to-cloud sin puntos de control, escanear a través de oclusiones sin validación y permitir que los modeladores ajusten la geometría a la intención del diseño en lugar de a la nube de puntos medida.

¿Se debe solicitar un informe de precisión como entregable?

Sí. Un informe de registro y precisión que documente los residuales de los puntos de control, el error de registro y cualquier limitación conocida debe acompañar a cada conjunto de datos as-built utilizado para el diseño de renovación o la documentación de construcción.
