TL;DR
TL;DR: El escaneo para reuso adaptativo debe manejar mampostería y entramados de madera fuera de plomo, capturar ornamentos y MEP ocultos, y producir documentación que supere revisiones de preservación. La precisión de campo registrada de ±5mm y los estándares de modelado LOD 200-400 son los puntos de referencia que debe exigir a los proveedores.
Tabla de contenido
- Por qué el reuso adaptativo rompe los flujos de trabajo de escaneo genéricos
- Criterio 1: manejo de geometría irregular y fuera de plomo
- Criterio 2: captura de ornamentos, perfiles y características definitorias
- Criterio 3: descubrimiento estructural y MEP sobre techos y en ductos
- Criterio 4: restricciones de ocupación y acceso
- Criterio 5: estándares de documentación para revisión de preservación y créditos fiscales
- Criterio 6: adecuación del conjunto de entregables a la fase del proyecto
- Criterio 7: control de coordenadas a través de ampliaciones y fases
- Prueba de las afirmaciones de un proveedor antes de la adjudicación
- FAQ

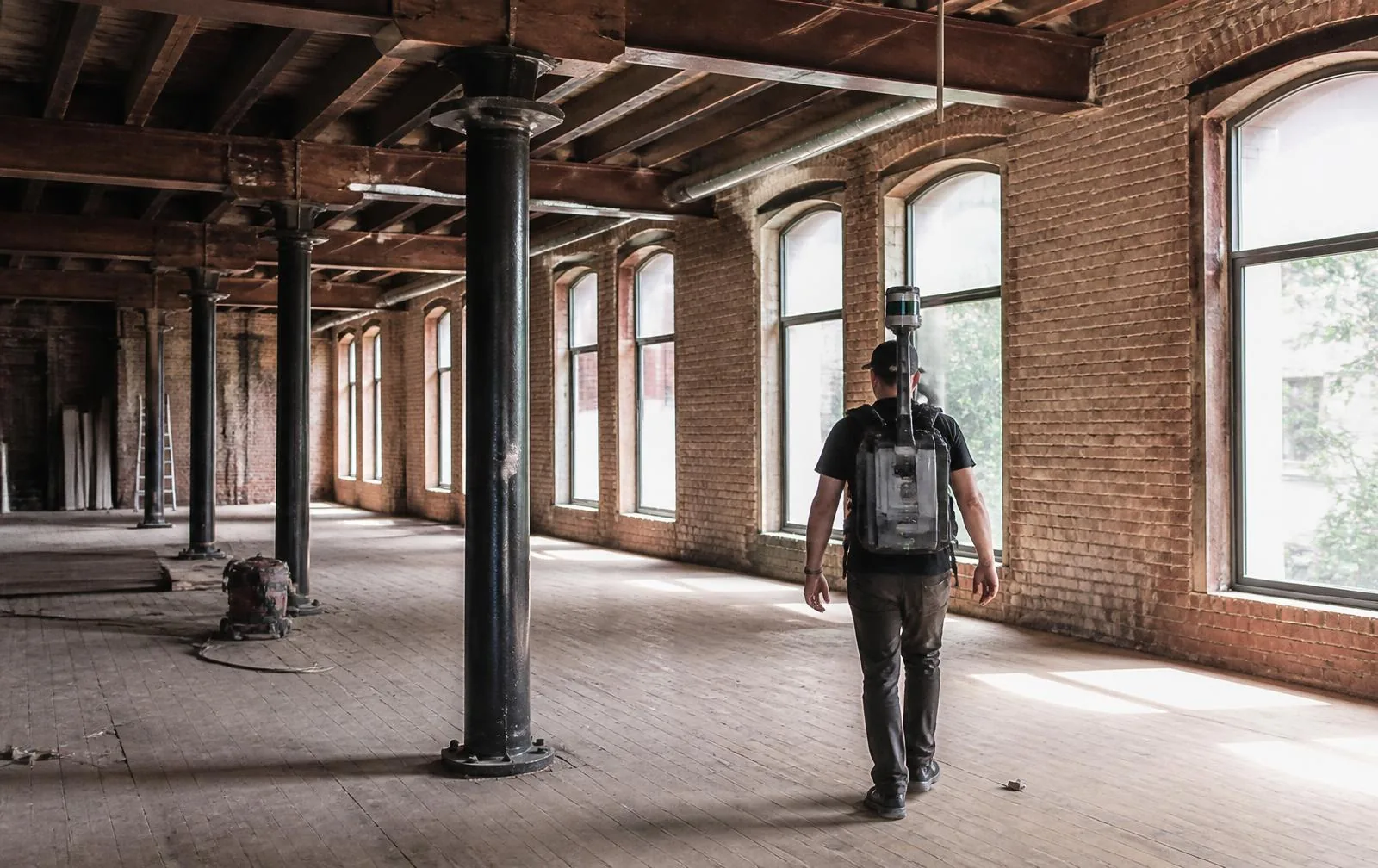

Por qué el reuso adaptativo rompe los flujos de trabajo de escaneo genéricos
Un alcance de trabajo genérico de servicios de 3D laser scanning, redactado para la adecuación de un inquilino en una construcción nueva, asume pisos planos, paredes a plomo y planos que coinciden aproximadamente con el campo. Ninguna de esas suposiciones se mantiene en los proyectos de reuso adaptativo. El piso de una fábrica convertida puede estar desnivelado en toda su extensión, una pared de mampostería de carga puede curvarse hacia afuera en el centro, y las rejillas de columnas pueden desviarse porque los constructores originales trabajaron con tolerancias diferentes a las que espera un contratista general moderno.
El trabajo de renovación histórica añade una segunda complicación: las decisiones sobre qué se escanea, con qué densidad y en qué formato dependen tanto de una State Historic Preservation Office o de los Secretary of the Interior's Standards como de las necesidades de coordinación del equipo de diseño. Un proveedor que solo ha producido modelos limpios para interiores nuevos no sabrá automáticamente cómo documentar una cercha de madera labrada a mano o una cornisa de hierro fundido de una manera que satisfaga tanto a un ingeniero estructural como a un revisor de preservación.
Los propietarios, arquitectos y contratistas generales que evalúan proveedores de preservación de patrimonio y documentación de edificios deben tratar esto como una categoría de servicio distinta, no como una variante del levantamiento as-built estándar.
Criterio 1: manejo de geometría irregular y fuera de plomo
Pregunte cómo el proveedor registra e informa la desviación, no solo si realiza el escaneo. Una pared que está fuera de plomo por una cantidad medible en toda su altura debe representarse de esa manera en el modelo, no enderezarse silenciosamente durante el modelado. Para los ingenieros estructurales que evalúan las trayectorias de carga en un almacén de carga de mampostería, la inclinación real importa.
Flujo de trabajo que debe esperar de un proveedor competente:
- Captura terrestre o basada en SLAM del envolvente completo y la rejilla estructural, registrada en un único sistema de coordenadas para todo el proyecto.
- Análisis de desviación comparando las superficies capturadas contra planos de mejor ajuste, señalando paredes fuera de plomo, pisos no nivelados y bahías descuadradas.
- Decisiones de modelado documentadas explícitamente: si una pared se modela con su inclinación real o se simplifica a un plano nominal, y por qué.
La precisión de campo registrada de ±5mm es alcanzable incluso en estructuras irregulares de mampostería y madera, porque el escáner captura puntos, no ajusta suposiciones. Donde la precisión se degrada es en el modelado: un proveedor bajo presión de cronograma puede ajustar la geometría a rejillas nominales para ahorrar tiempo, lo que anula el propósito de escanear un edificio irregular en primer lugar. Aquí es donde el alcance de existing structure verification debe solicitarse explícitamente en lugar de asumirse como parte de un paquete genérico de Scan to BIM.
Criterio 2: captura de ornamentos, perfiles y características definitorias
Las cornisas, los capiteles de las columnas, los soportes decorativos, los frentes de las tiendas de hierro fundido y los perfiles de carpintería son frecuentemente las características definitorias que una revisión de preservación analizará más de cerca, y también son la geometría que tiene más probabilidades de ser capturada insuficientemente por un escaneo optimizado para la velocidad. Un espaciado de puntos denso en una pared plana no sirve de nada en una pasada de escaneo que pasa de largo por un friso ornamental a una distancia demasiado grande o un ángulo demasiado superficial.
Evalúe a los proveedores en función de:
| Consideración | Qué preguntar | Por qué importa |
|---|---|---|
| Densidad de escaneo cerca del ornamento | Espaciado de configuración y distancia de separación cerca de elementos decorativos | Un espaciado grueso pierde los detalles del perfil necesarios para la replicación o reparación |
| Suplemento de fotogrametría | Si la captura basada en fotos complementa la nube de puntos para textura y color | Las nubes de puntos por sí solas no siempre transmiten el estado del material |
| Extracción de perfiles | Si los cortes transversales de molduras y cornisas son entregables | Los contratistas de restauración de carpintería y mampostería necesitan perfiles extraídos, no solo una nube |
| Modelado de familias personalizadas | Si los elementos ornamentales reciben familias de Revit personalizadas frente a bloqueos genéricos | El detalle LOD 400 no tiene sentido si la geometría es una caja de marcador de posición |
Una respuesta de "capturamos todo en el escaneo", sin describir la densidad de configuración cerca del ornamento o un plan para extraer perfiles, señala un flujo de trabajo genérico en lugar de uno ajustado para la renovación histórica.
Criterio 3: descubrimiento estructural y MEP sobre techos y en ductos
Los proyectos de reuso adaptativo viven o mueren por lo que está oculto. Sobre los techos falsos en un almacén convertido, espere una mezcla de estructura original, varias generaciones de conductos y tuberías de modernización, y sistemas abandonados que nunca se retiraron. En ductos y canales, espere capas similares con peor acceso.
La pregunta de evaluación es si el alcance del proveedor incluye explícitamente la coordinación de remoción de losetas de techo, pasadas de escaneo por encima del techo y captura de ductos/canales utilizando cabezales de escaneo montados en postes o compactos donde una configuración completa no cabe. Un proveedor que escanea solo espacios terminados y ocupados sin un plan para áreas ocultas no está proporcionando documentación de edificios de grado de reuso adaptativo.
Aquí también es donde el alcance del escaneo MEP debe solicitarse por separado del escaneo arquitectónico, ya que trazar conductos y tuberías con precisión requiere una densidad de configuración diferente y, a menudo, equipos diferentes a los de la documentación de paredes y pisos. Coordine el alcance explícitamente a través de MEP scanning en lugar de asumir que un solo escaneo arquitectónico captura ambos.
Las brechas comunes de descubrimiento que un escaneo no puede resolver por sí solo incluyen miembros estructurales ocultos dentro de paredes revestidas, tramos de MEP abandonados que parecen activos pero no están conectados, y la condición de las conexiones frente a la geometría del miembro. Nada de esto requiere inventar hallazgos; requiere que el proveedor y el equipo de diseño acuerden, de antemano, dónde la demolición selectiva, los sondeos o las pruebas no destructivas complementarán el escaneo.
Criterio 4: restricciones de ocupación y acceso
El trabajo de renovación histórica y reuso adaptativo ocurre frecuentemente en edificios ocupados o parcialmente ocupados: un almacén que aún funciona en un turno de operaciones, un edificio emblemático con horarios al público, una fábrica convertida en fases con inquilinos en secciones terminadas mientras se escanean las secciones sin terminar. Evalúe a los proveedores sobre cómo secuencian la captura en torno a la ocupación en lugar de asumir un sitio vacío y totalmente accesible.
Preguntas que vale la pena hacer directamente:
- ¿Puede la captura realizarse durante el horario comercial, o requiere programación fuera de horario o fines de semana, y cómo afecta eso al recuento de días de campo?
- ¿Cómo maneja el proveedor las áreas que están cerradas, son peligrosas o estructuralmente inestables en el momento de la visita: escaneo diferido, captura parcial con una brecha documentada o geometría estimada?
- ¿Qué protocolos de seguridad existen para escanear dentro de estructuras con peligros conocidos (asbesto, pintura con plomo, carga de piso inestable) comunes en edificios industriales anteriores a 1978?
Un proveedor con experiencia en edificios históricos e industriales ocupados tendrá respuestas directas a las tres.
Criterio 5: estándares de documentación para revisión de preservación y créditos fiscales
Las nubes de puntos y los modelos de Revit son herramientas de trabajo; las State Historic Preservation Offices y el National Park Service revisan dibujos acotados. Un proveedor que licita por un trabajo vinculado a créditos fiscales históricos federales o estatales debe comprender que el paquete final de presentación son planos —plantas, elevaciones, secciones y, a menudo, fotografías de las condiciones existentes vinculadas a esos planos—, no datos de escaneo sin procesar.
Pregunte específicamente si el proveedor ha producido documentación lista para presentar para una revisión de crédito fiscal anteriormente, y si entiende la diferencia entre la documentación destinada a la coordinación del diseño interno y la documentación destinada a la revisión regulatoria externa. Ambos tienen convenciones diferentes: los revisores esperan planos de condiciones existentes claramente etiquetados que distingan el tejido original de las alteraciones posteriores, lo cual es un ejercicio diferente a un modelo de coordinación construido para la detección de colisiones.
historic documentation y preservation deben ser las referencias de alcance para esta categoría de trabajo, y la discusión sobre los entregables pertenece al contrato antes de que comience el escaneo, no después de que se entregue la nube de puntos y el equipo descubra que no coincide con lo que un revisor espera ver.
Criterio 6: adecuación del conjunto de entregables a la fase del proyecto
Un modo de falla común es encargar un modelo arquitectónico y MEP completo en LOD 400 antes de que el proyecto haya superado la factibilidad. Eso es costoso y a menudo se desperdicia si el estudio de factibilidad cancela el proyecto o cambia radicalmente su alcance. La falla inversa —llevar volumetrías LOD 200 a los documentos de construcción— crea errores de coordinación que surgen como órdenes de cambio.
| Fase del proyecto | Objetivo típico de LOD | Enfoque del entregable |
|---|---|---|
| Factibilidad / debida diligencia de adquisición | LOD 200 | Volumetría general, alturas de piso a piso, pies cuadrados brutos, rejilla estructural principal |
| Esquema y desarrollo del diseño | LOD 200–300 | Elementos arquitectónicos y estructurales dimensionados y ubicados para decisiones de diseño |
| Documentos de construcción / permiso | LOD 300–350 | Elementos arquitectónicos, estructurales y MEP coordinados suficientes para revisión de permisos y licitación |
| Presentación histórica / detallado de restauración | LOD 300–400 | Condiciones existentes dimensionalmente precisas más perfiles detallados de carpintería, mampostería y ornamentos |
Defina el alcance del compromiso explícitamente por fase en lugar de aceptar una única afirmación general de LOD para todo el proyecto. Un recurso relacionado sobre esta distinción es LOD 200 vs. 300 vs. 400, y el marco de decisión en la etapa de factibilidad se cubre en adaptive reuse due diligence guide. Para proyectos que solo necesitan planos en lugar de un modelo BIM completo, los floor plans pueden ser el alcance más apropiado y rentable que un compromiso completo de Scan to BIM.
Criterio 7: control de coordenadas a través de ampliaciones y fases
Muchos candidatos a reuso adaptativo —complejos de fábricas, campus de almacenes, edificios institucionales— se construyeron en fases a lo largo de décadas, con ampliaciones que no se alinean con la rejilla de la estructura original. Si cada ampliación se escanea y registra de forma independiente sin un sistema de coordenadas unificado para todo el sitio, los modelos resultantes no se apilarán correctamente y la coordinación del diseño a través de las juntas entre la estructura original y la añadida se convertirá en una conjetura.
Un proveedor debe establecer y documentar:
- Un único sistema de coordenadas del proyecto referenciado a un punto de referencia fijo del sitio o punto de control topográfico, establecido antes de que comience el escaneo.
- Registro de cada configuración de escaneo, en cada sección y fase del edificio, volviendo a ese mismo sistema de coordenadas en lugar de a orígenes locales por edificio.
- Un registro escrito de qué puntos de control vinculan qué secciones entre sí, para que un futuro re-escaneo o ampliación pueda registrarse en el mismo sistema.
Esto importa incluso en un solo edificio con una ampliación que nunca fue levantada contra una referencia común. El control de coordenadas no es glamoroso, pero es la diferencia entre un modelo que se compone limpiamente y uno donde las dos mitades no se alinean cuando se superponen. El alcance de scan-to-bim debe especificar esta metodología de control explícitamente.
Prueba de las afirmaciones de un proveedor antes de la adjudicación
Antes de adjudicar un contrato, verifique la capacidad en lugar de confiar en el lenguaje de marketing. Un pequeño escaneo piloto de un área representativa y difícil del edificio —una cornisa ornamentada, un ducto, un espacio ocupado durante las horas de oficina— revela más que un documento de propuesta.
Verificaciones prácticas:
- Solicite una muestra de nube de puntos o modelo de un proyecto previo comparable de reuso adaptativo o renovación histórica, no un as-built comercial genérico.
- Pregunte por la precisión de campo lograda en ese proyecto y cómo fue verificada (puntos de control independientes, no solo QA interno).
- Confirme de antemano la compatibilidad del formato de archivo con el software del equipo de diseño: E57, RCP, RCS, LAS, PTS, IFC, DWG y RVT cubren la mayoría de las necesidades, y un proveedor debe admitir los que el proyecto realmente requiere en lugar de un único formato patentado.
- Pregunte cómo se señalan y resuelven las discrepancias entre el escaneo y los planos existentes durante el modelado, ya que aquí es donde los edificios irregulares generan la mayor cantidad de retrabajo.
Un proveedor seguro de su proceso explicará esto sin dudarlo; las respuestas vagas o la falta de voluntad para compartir muestras de entregables anteriores son una señal para seguir buscando. Se cubre más detalle sobre cómo redactar esta evaluación en una RFP formal en scope of work, y sobre cómo interpretar las cifras de precisión declaradas en what does 5mm accuracy mean.
FAQ
¿Por qué el laser scanning importa más para el reuso adaptativo que para la construcción nueva?
La construcción nueva se construye a partir de un conjunto de planos; el reuso adaptativo comienza a partir de un edificio que se ha desviado de cualquier plano existente, si es que existen. Las paredes fuera de plomo, los pisos asentados y las renovaciones pasadas no documentadas significan que el equipo de diseño está trabajando a partir de la realidad as-built, no de la intención. El escaneo captura esa realidad con precisión de grado topográfico para que las decisiones de diseño tengan en cuenta las condiciones reales en lugar de las supuestas.
¿Puede el laser scanning ver detrás del yeso o dentro de las paredes de mampostería?
No. El laser scanning captura solo superficies visibles. No revelará el entramado de madera dentro de la cavidad de una pared ni el estado de los amarres de mampostería, pero documentará la geometría de la superficie con la precisión suficiente para correlacionarla con sondeos selectivos, radar de penetración terrestre o levantamientos infrarrojos realizados junto con él.
¿Qué precisión es realista para un escaneo de renovación histórica?
La precisión de campo registrada de ±5mm es alcanzable con escaneo terrestre o basado en SLAM en la mayoría de los edificios existentes, incluyendo estructuras históricas irregulares. La tolerancia del modelo en LOD 300 suele ser de ±10mm una vez que la geometría se simplifica en familias de Revit, lo cual es adecuado para la coordinación del diseño y la mayoría de las presentaciones de permisos.
¿Debería realizarse el escaneo antes o después de un estudio de factibilidad?
Idealmente antes, o como parte de este. Un paquete de escaneo LOD 200 ligero y planos de planta puede respaldar decisiones de factibilidad de go/no-go y volumetrías aproximadas, para luego refinarse a LOD 300 o 400 una vez que el proyecto esté financiado y avance hacia el diseño y los permisos.
¿Aceptan los revisores de créditos fiscales datos de nubes de puntos directamente?
Las State Historic Preservation Offices y el National Park Service revisan planos y fotografías, no nubes de puntos sin procesar. Los datos del escaneo deben convertirse en planos de planta, elevaciones y secciones acotados que cumplan con las convenciones de dibujo que esos revisores esperan, conservando la nube de puntos como evidencia de respaldo para las mediciones.
