TL;DR
En resumen: En la reutilización adaptativa, escanear antes del diseño convierte el riesgo de las condiciones ocultas en un modelo medible. Las interferencias se resuelven en el software por aproximadamente $500 en lugar de aproximadamente $15,000 en la obra. En el ejemplo práctico de 80,000 sq ft de la guía, una inversión de ~$28,000 en escaneo y modelo compensa un estimado de ~$113,000 en interferencias, retrasos y desperdicios evitados.
La mayor amenaza para el proforma de un proyecto de reutilización adaptativa es lo que no se ve. En un desarrollo desde cero, se construye sobre un lienzo en blanco; en la reutilización adaptativa, el edificio dicta las reglas, y estas a menudo están ocultas detrás de décadas de paneles de yeso, sistemas MEP superpuestos y estructuras desplomadas. Esta guía argumenta que la captura de la realidad no es un gasto más, sino una gestión de riesgos: al invertir en escaneo láser LiDAR y modelado Scan-to-BIM *antes de que comience el diseño*, los desarrolladores convierten las incógnitas de un edificio en un modelo digital con precisión milimétrica sobre el que trabajan arquitectos, ingenieros y contratistas. Los conflictos se resuelven en el software en lugar de en la obra, la fabricación se ejecuta en paralelo con la demolición y los pedidos de material coinciden con la realidad medida.
Tres cifras enmarcan el argumento:
| Cifra | Qué significa |
|---|---|
| ~30× | Ratio de costo típico de resolver una interferencia en obra vs. en la fase de diseño |
| 8–15% | Rango común de sobrecostos por órdenes de cambio en proyectos de reutilización adaptativa |
| ±5mm | Precisión topográfica que ofrece el LiDAR terrestre moderno |
Los desarrolladores que dependen de planos 2D obsoletos, mediciones manuales con cinta métrica y suposiciones informadas no están cotizando el riesgo, lo están absorbiendo. El resultado es un patrón familiar: conflictos estructurales descubiertos a mitad de la demolición, ductos que no caben en el hueco, fabricantes esperando verificaciones en campo y órdenes de cambio que erosionan silenciosamente el presupuesto de construcción.
Esta es la versión web de la guía de 9 páginas de ZEALOT para desarrolladores; el PDF diseñado está disponible para su descarga gratuita en [/adaptive-reuse-guide](/adaptive-reuse-guide).
¿Cómo funciona realmente el Scan-to-BIM?
El Scan-to-BIM es un flujo de trabajo de dos pasos que une la realidad física y el diseño digital, y entenderlo es el requisito previo para comprender su valor.
Paso A: Escaneo LiDAR
Un escáner LiDAR emite millones de pulsos láser por segundo, midiendo la distancia exacta a cada superficie visible dentro de su alcance. El resultado es una nube de puntos: una réplica digital 3D, densa y con precisión milimétrica del espacio, que captura cada viga pandeada, losa de piso deformada y tramo de MEP expuesto tal como existe en la realidad. No como se dibujó hace décadas. No como lo recordaba el inquilino anterior. Tal como es.
En el sitio, un técnico de campo instala el escáner en una serie de estaciones a través del edificio, capturando cada estación en aproximadamente unos pocos minutos. Los escaneos individuales se registran y unen en el software para formar una única nube de puntos continua y coordenada que abarca todo el espacio. Las vistas de esa nube coloreadas por elevación revelan deflexiones estructurales e irregularidades del piso que los planos antiguos no pueden mostrar.
Paso B: Traducción a Scan-to-BIM
Una nube de puntos es solo geometría. El Scan-to-BIM es donde los ingenieros de VDC (Diseño y Construcción Virtual) calcan la nube dentro de Autodesk Revit y convierten millones de puntos en objetos inteligentes. Una tubería ya no es una secuencia de puntos: es una tubería, con un diámetro, un material y un listado de conexiones. Un muro es un muro con una clasificación de resistencia al fuego. El resultado es una base sobre la cual se puede tomar cada decisión de diseño posterior: los arquitectos e ingenieros ya no adivinan qué hay detrás del muro, sino que diseñan en función de lo que realmente existe.
Qué se modela típicamente
- Elementos estructurales: columnas, vigas, losas, cimentaciones, sistemas de arriostramiento y entramados históricos.
- Infraestructura [MEP](/services/mep-scanning): tramos de tuberías, ductería, canalizaciones eléctricas, sistemas de rociadores.
- Envolvente del edificio: muros exteriores, vanos de ventanas y puertas, geometría del techo.
- Condiciones interiores: particiones, alturas de techo, planitud de pisos, acabados.
- Contexto del sitio: estructuras adyacentes, cambios de nivel, restricciones de acceso.
- Elementos históricos: elementos a preservar, detalles de mampostería y cualquier cosa que la autoridad competente pueda requerir que se documente.
(La cantidad de detalle que lleva cada elemento es una decisión de alcance; consulte LOD 200 vs 300 vs 400 para modelos Revit basados en escaneo.)
¿Dónde se pierde margen en un proyecto de reutilización adaptativa?
Tres fases, tres lugares donde el margen tiende a perderse, y tres lugares donde un modelo basado en escaneo lo protege.
A. Pre-construcción: diseñar contra la realidad
Los arquitectos que diseñan basándose en planos as-built 2D defectuosos pueden diseñar sistemas que físicamente no caben. Con un modelo Scan-to-BIM, el equipo de diseño trabaja con las condiciones reales (muros desplomados, vigas deformadas, penetraciones existentes) y la detección de interferencias por software identifica los conflictos antes de que se dé el primer martillazo.
La regla de ~30× (aproximada): estimaciones de la industria sugieren que resolver una interferencia grave de MEP o estructural en la fase de diseño cuesta aproximadamente $500 en promedio. El mismo conflicto resuelto en la obra, con los equipos en el sitio y los gremios programados, promedia cerca de $15,000. Las cifras específicas varían ampliamente; la diferencia direccional es consistentemente lo suficientemente significativa como para informar la planificación.
B. Construcción: reducir las órdenes de cambio por sorpresa
Las órdenes de cambio impulsadas por "condiciones imprevistas" son un patrón familiar en los proyectos de reutilización adaptativa. El Scan-to-BIM ayuda a eliminar las incógnitas espaciales que causan muchas de ellas:
- Prefabricación en paralelo. El acero, el vidrio y la carpintería se pueden fabricar a partir del modelo en paralelo con la demolición, en lugar de esperar la verificación en campo.
- Mejores cómputos de materiales. Los datos volumétricos informan los pedidos de concreto, paneles de yeso y pisos con cantidades medidas en lugar de estimadas.
- Menos RFIs. Una única fuente de verdad 3D ayuda a mantener a los equipos trabajando en lugar de esperar aclaraciones sobre rutas o ajustes.
C. Post-construcción: un registro permanente
El BIM as-built tiene una segunda vida. Años después de la entrega, los equipos de gestión de instalaciones pueden usar el modelo para localizar infraestructura oculta sin necesidad de demolición exploratoria. El modelo se convierte en un activo operativo a largo plazo.
¿Cómo es la detección de interferencias en la práctica?
Uno de los momentos más costosos en un proyecto de reutilización adaptativa es cuando un contratista detiene el trabajo para llamar al arquitecto sobre un ducto que no cabe. En un entorno de detección de interferencias como Navisworks, ese mismo momento ocurre semanas o meses antes, en el software. Un ejemplo representativo de la guía: un ducto de suministro propuesto de 24×12 se cruza con una viga de acero W14×30 existente capturada en el escaneo, marcada como una interferencia dura con un volumen de superposición de 0.018 m³. Detectado en el modelo, el equipo de diseño redirige el ducto en una tarde por aproximadamente $500. Detectado en la obra, el equipo se detiene, comienza un ciclo de RFI, la fabricación se reinicia y el cronograma se retrasa, con un costo más cercano a los $15,000, aproximadamente 30× más.
"La captura de la realidad es gestión de riesgos, pagada por adelantado, en dólares conocidos, contra problemas desconocidos."
Los ahorros de los que los desarrolladores suelen hablar más son los que nunca aparecen en una factura: la orden de cambio que no ocurrió, la semana de trabajo del equipo que no se perdió esperando la resolución de una RFI, el refuerzo estructural que no fue necesario porque la ubicación original de la viga se conocía con certeza. Estos se reflejan en el estado de pérdidas y ganancias final del proyecto como la ausencia de números malos, no la presencia de números buenos.
¿Cuál es el ROI de escanear un proyecto de reutilización adaptativa?

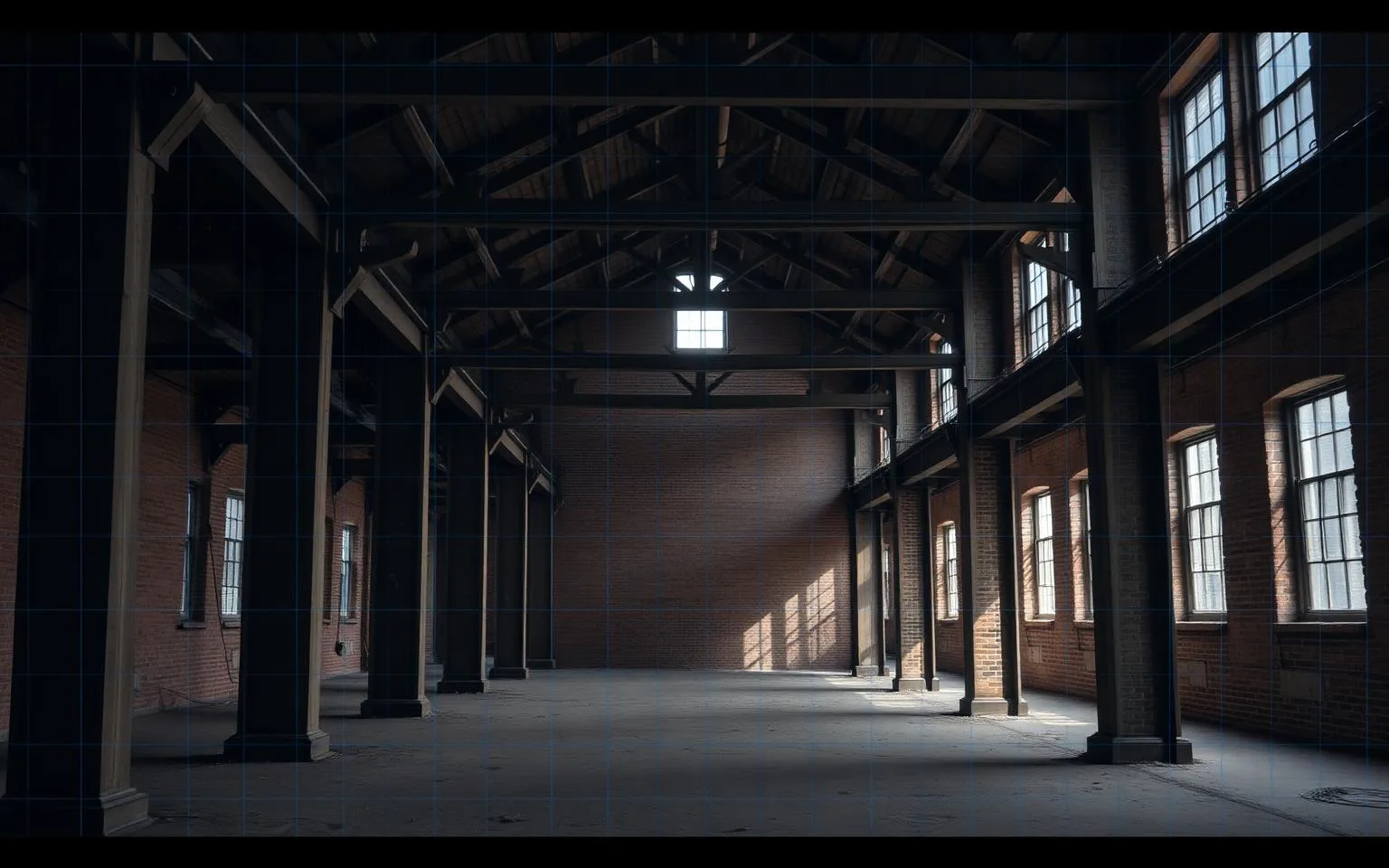

Considere un proyecto hipotético de reutilización adaptativa: una fábrica histórica de 80,000 sq ft convertida en lofts y locales comerciales, con un presupuesto de construcción de ~$12M y una contingencia estándar del 10% (~$1.2M). La siguiente tabla ilustra cómo podrían cambiar los costos del proyecto bajo dos enfoques. Todas las cifras son aproximadas e ilustrativas; los resultados reales varían según el proyecto, el mercado, el alcance y los gremios.
| Fase | Enfoque tradicional | Enfoque Scan-to-BIM | Impacto aprox. |
|---|---|---|---|
| As-built inicial | ~$8,000 — levantamiento manual 2D | ~$28,000 — escaneo + modelo Revit | −$20,000 |
| Resolución de interferencias | 4 interferencias graves en obra @ ~$15K c/u = ~$60K | 4 interferencias resueltas en diseño @ ~$500 c/u = ~$2K | +$58,000 |
| Cronograma | Fabricación secuencial añade ~2 semanas | Prefabricación en paralelo con la demolición | +$40,000* |
| Desperdicio de material | ~10% de desperdicio estándar en acabados | ~3% de desperdicio con cómputos medidos | +$15,000 |
| Impacto neto positivo aprox. | ~+$93K |
\*Asume costos indirectos y de mantenimiento del proyecto de aproximadamente $20,000 por semana. Los ahorros en el cronograma varían ampliamente según el tipo de proyecto, la estructura de capital y las condiciones del mercado.
La cifra principal (aproximada): ~465% de ROI ilustrativo. Una inversión inicial incremental de ~$20K ayuda a prevenir un estimado de ~$113K en costos posteriores, lo que representa una ganancia neta aproximada de ~$93K en este escenario. El ejemplo es solo ilustrativo; los resultados reales dependen de la condición del edificio, el alcance, el mercado y variables de los gremios fuera del control de cualquier proveedor, y no se garantizan ahorros, resultados de cronograma ni retornos específicos.
¿Por qué proteger la contingencia importa más que el ROI?
Gastar ~$20,000 para evitar potencialmente ~$113,000 en sobrecostos predecibles tiene un efecto de segundo orden que es más importante para muchos desarrolladores: la contingencia de ~$1.2M permanece intacta para sorpresas que ninguna tecnología puede predecir: condiciones ambientales latentes, materiales peligrosos ocultos, retrasos en la permisología, cambios de alcance impulsados por los inquilinos. El fondo de contingencia nunca tuvo la intención de absorber errores dimensionales y resoluciones de interferencias; el Scan-to-BIM ayuda a mantenerlo disponible para imprevistos genuinos.
La conclusión
En la reutilización adaptativa, el propio edificio es la variable. Los métodos tradicionales pueden dejar a los desarrolladores expuestos a inexactitudes acumuladas, retrasos en el cronograma y órdenes de cambio que erosionan el margen. La captura de la realidad ya no es un trabajo especializado reservado para megaproyectos; para los desarrolladores enfocados en proteger el margen, acelerar la entrega y modernizar su cartera de activos, escanear las condiciones existentes se está convirtiendo en un primer paso práctico: una forma de convertir una gran categoría de riesgo del proyecto en un costo conocido y manejable. La pregunta rara vez es si el escaneo ayuda. Es si su próximo proyecto puede permitirse comenzar sin él.
Para aplicaciones reales de este flujo de trabajo, consulte nuestros casos de estudio sobre la conversión de un almacén a lofts en Mansfield, Ohio y el Scan-to-BIM para convertir edificios históricos en apartamentos, o la página de la industria de la reutilización adaptativa.
