Escaneo Láser 3D de Infraestructura

Los servicios de escaneo láser 3D de infraestructura documentan puentes, carreteras, túneles, muros de contención, plantas de tratamiento de agua y aguas residuales, y corredores de servicios públicos con la precisión que los ingenieros necesitan para diseñar, no la precisión que un contratista general necesita para enmarcar una pared. Para ingenieros de DOT y municipales, ingenieros civiles y estructurales, y contratistas de obra civil pesada, la propuesta de valor es la misma en cada tipo de estructura: una nube de puntos registrada que refleja la estructura exactamente como se encuentra hoy, vinculada a coordenadas de state plane para que se inserte directamente en el mismo sistema de coordenadas que el resto de un proyecto de diseño civil.

## Qué cubre el escaneo de infraestructura

El alcance abarca puentes y pasos elevados, carreteras e intersecciones, túneles y alcantarillas, muros de contención, plantas de tratamiento de agua y aguas residuales, corredores de servicios públicos y subestaciones, y estructuras ferroviarias y portuarias. Cada una de estas presenta un desafío de acceso y geometría diferente: el tablero de un puente es transitable y está abierto a la captura móvil, mientras que una alcantarilla o una bóveda de servicios públicos confinada requiere una configuración de trípode estático y, a menudo, una entrada a espacio confinado que requiere permiso. El alcance identifica qué método de captura se adapta a cada parte de la estructura antes de que el equipo se movilice, de modo que el plan de campo coincida con las condiciones de acceso reales en lugar de una suposición genérica.

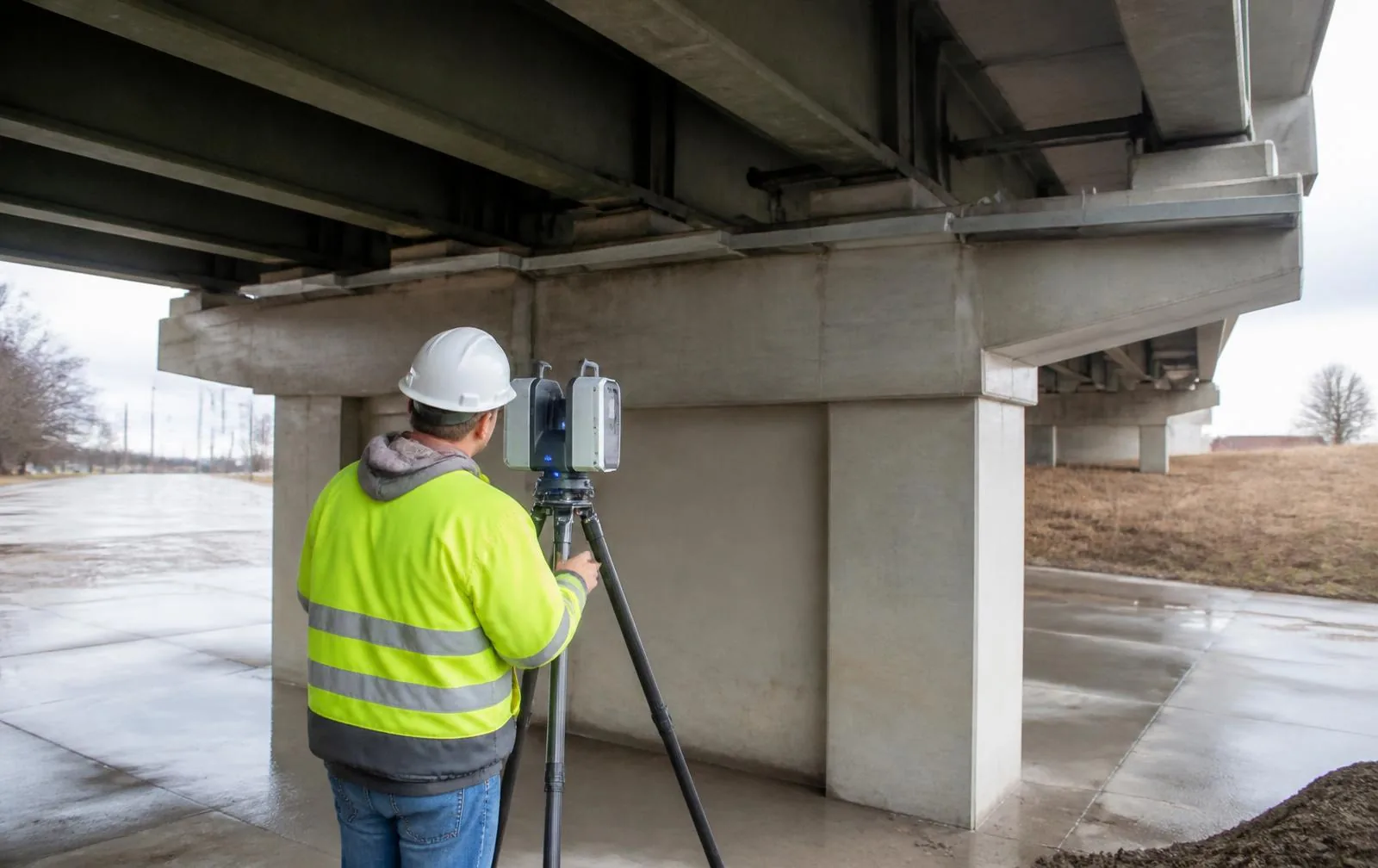

La captura en estructuras transitables —tableros de puentes, superficies de carreteras, túneles, plataformas portuarias— se realiza con LiDAR móvil, específicamente el NavVis VLX3, que captura a 2.56 millones de puntos por segundo con cuatro cámaras de 20 MP y un alcance de hasta 300m, registrando imágenes de 360° mientras el operador recorre la estructura. Este rendimiento es lo que hace práctico cubrir un corredor vial o el tablero de un puente de varios tramos en una ventana de campo razonable en lugar de configurar estaciones de trípode individuales a lo largo de toda la longitud. El escaneo con trípode se reserva para los detalles que la captura móvil no puede resolver limpiamente: estribos, rodamientos, cabezales de pilas, detalles de conexión y cualquier punto de empate donde un equipo de diseño necesite una mayor densidad de puntos o una perspectiva fija y libre de oclusiones.

Cada escaneo, móvil o con trípode, se vincula a una red de control establecida y referenciada a coordenadas de state plane antes de comenzar la captura. Esto es fundamental para el trabajo de infraestructura porque los entregables —superficies de Civil 3D, secciones transversales, alineaciones de carreteras— solo tienen sentido si se encuentran en el mismo sistema de coordenadas que ya utilizan los archivos de diseño de un ingeniero civil. Una nube de puntos que no está vinculada al control de state plane es un modelo desconectado; una que lo está se convierte en una capa utilizable en un proyecto de diseño activo.

## Restricciones de tráfico, acceso y permisos

El escaneo de infraestructura ocurre dentro de restricciones que el escaneo de interiores de edificios nunca enfrenta: tráfico activo, cierres de carriles permitidos, ventanas de trabajo nocturno, protocolos de entrada a espacios confinados y permisos de derecho de vía o específicos de la instalación. La revisión del alcance identifica qué partes de un corredor o estructura se pueden capturar durante las horas normales y cuáles requieren un cierre o un turno nocturno, de modo que el plan de campo se construya en torno a las ventanas de acceso que un DOT, municipio o propietario de la instalación realmente puede otorgar en lugar de asumir un acceso sin restricciones. Los espacios confinados —bóvedas de servicios públicos, interiores de alcantarillas, algunas estructuras de plantas de tratamiento— se escanean bajo cualquier protocolo de entrada que el espacio requiera, coordinado con el cliente o la instalación antes de la movilización.

Nada de esto cambia la precisión registrada del resultado. Un escaneo capturado durante un cierre de carril nocturno de dos horas se vincula a la misma red de control y mantiene la misma precisión registrada de ±5 mm que un escaneo capturado en una ventana diurna sin restricciones; la restricción afecta la programación de campo y el número de visitas requeridas, no la confiabilidad de la geometría una vez registrada.

## Entregables construidos para uso de ingeniería

El entregable principal es una nube de puntos registrada proporcionada en E57 (maestro abierto), RCP/RCS, LAS y PTS —utilizable en cualquier plataforma que ya ejecute un equipo de diseño. A partir de esa base, los proyectos de infraestructura suelen agregar entregables de Civil 3D y DWG construidos específicamente para flujos de trabajo de diseño de carreteras y corredores, secciones transversales cortadas en estaciones especificadas por el ingeniero y superficies TIN para análisis de carreteras, canales o nivelación. Los informes de gálibo y altura libre documentan los gálibos verticales y horizontales para puentes, túneles y pasos elevados —un impulsor común para escanear una estructura en primer lugar, ya que una disputa de gálibo o una solicitud de permiso a menudo no puede esperar a un modelo completo. El análisis de desviaciones compara la geometría medida con los planos de registro o la intención del diseño, señalando dónde una estructura ha divergido de lo que se dibujó originalmente —común en infraestructuras que han tenido recubrimientos de tablero, ampliaciones o modificaciones de campo no registradas durante décadas de servicio. Cuando un proyecto lo requiere, se entregan modelos Revit estructurales en LOD 100 hasta 500, con las caras del modelo manteniendo típicamente una tolerancia de ±10 mm con respecto a la nube registrada en LOD 300.

## Dónde termina el escaneo

El escaneo láser captura la geometría: la forma, posición y dimensión de lo que está físicamente allí. No prueba la condición del material, y una nube de puntos registrada no le dirá a un ingeniero si el concreto ha perdido sección, si el refuerzo se ha corroído o si una viga puede soportar una carga determinada; ese trabajo pertenece a un laboratorio de pruebas de materiales o a un ingeniero estructural que realiza una evaluación de condición o clasificación de carga, utilizando el conjunto de datos geométricos que produce el escaneo como una referencia inicial en lugar de un sustituto de la misma. El escaneo tampoco realiza la detección de servicios públicos subterráneos; la localización de líneas enterradas y su profundidad es dominio de un proveedor de SUE (Subsurface Utility Engineering) que utiliza radar de penetración terrestre y equipo de localización de servicios públicos, una disciplina completamente diferente del escaneo láser sobre el suelo. Ser explícito sobre este límite desde el principio significa que un ingeniero del DOT, ingeniero estructural o contratista contrata al especialista adecuado para la pregunta adecuada en lugar de esperar que un escaneo láser responda algo para lo que nunca fue construido.

ZEALOT Reality Capture proporciona escaneo láser 3D de infraestructura desde una base en Powell, Ohio, y moviliza equipos a sitios de proyectos en los 50 estados, con los viajes cotizados como una partida individual y el trabajo fuera de la región programado como viajes continuos. La captura de campo se realiza a un ritmo de 80,000–120,000 sq ft por día de campo en secciones abiertas de carreteras y corredores, con estructuras más densas y zonas de acceso confinado que requieren tiempo adicional de trípode. Se entrega una cotización en 24 horas después de la revisión del alcance, una nube de puntos registrada sigue en 3–5 días hábiles, un modelo LOD 200 en 10–15 días hábiles para aproximadamente 100,000 sq ft, y un modelo LOD 300 en 3–5 semanas. El precio oscila entre $0.05–$0.20 por sq ft, establecido una vez que se conocen la longitud del corredor, el número de estructuras, las restricciones de acceso y el conjunto de entregables.
