Centro de Mansfield: 180,000 sq ft en 3 semanas

El centro de Mansfield, capturado y modelado en tres semanas

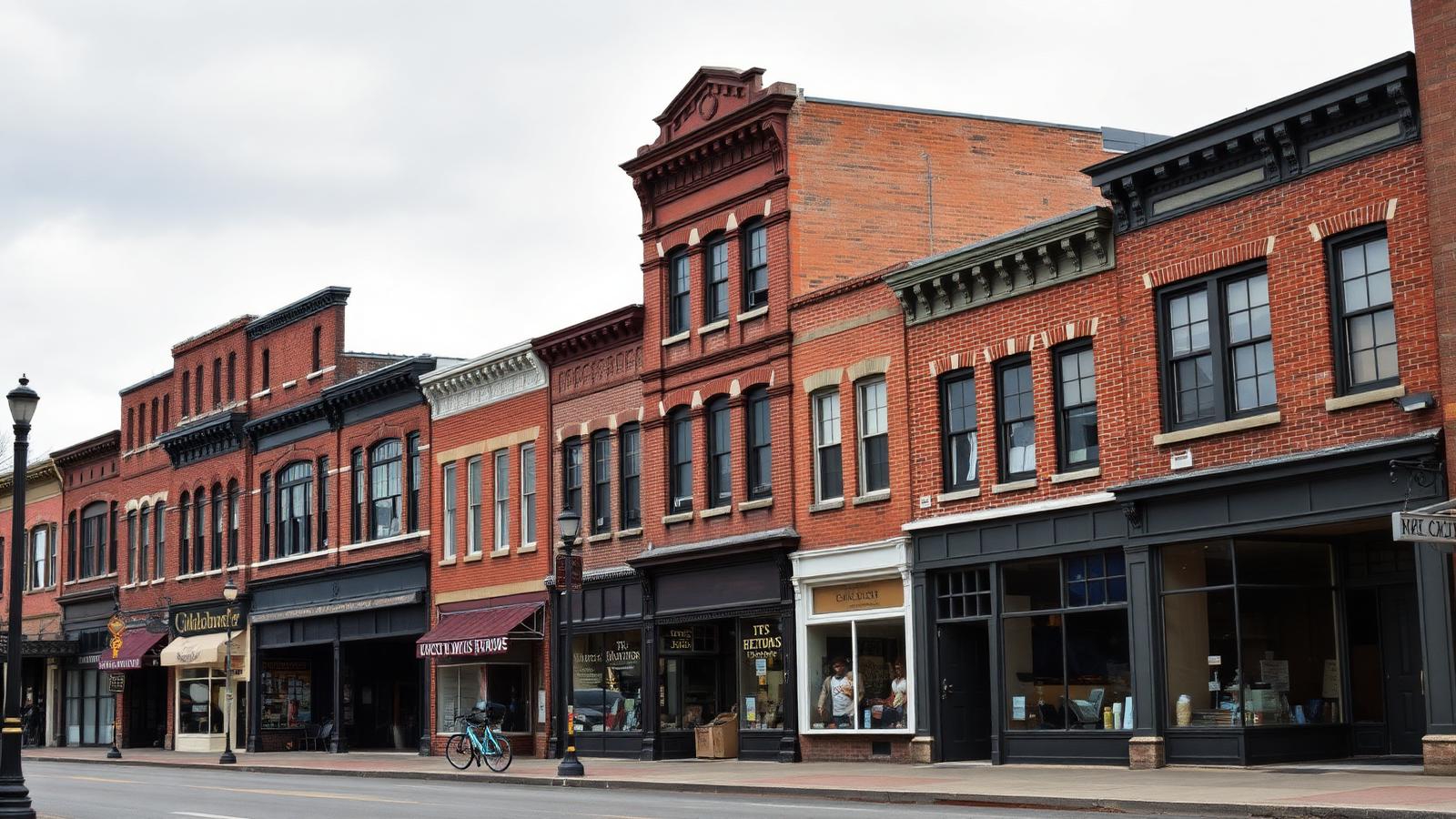

Un bloque de edificios históricos conectados en el centro de Mansfield —180,000 pies cuadrados de locales comerciales, antiguas oficinas y pisos superiores desocupados por mucho tiempo— necesitaba pasar de las conjeturas a la realidad medida. Los objetivos del desarrollador eran claros: apoyar el diseño de reutilización adaptativa, fundamentar las solicitudes de subvenciones de preservación y créditos fiscales, y dar a los arquitectos una geometría real en lugar de información fragmentada. ZEALOT Reality Capture se encargó del escaneo y el modelado. Desde el primer trípode hasta los modelos finales en Revit transcurrieron 21 días calendario.

Así es como lo hicimos, con todos los detalles técnicos.

Alcance del proyecto

• 180,000 sq ft distribuidos en múltiples estructuras históricas interconectadas
• 6 días de campo: captura de interiores y fachadas
• Más de 2,000 imágenes panorámicas a color vinculadas a la nube de puntos
• Precisión de registro: ±6 mm entre pisos y entre edificios
• Densidad de puntos: 5–10 mm a 10 m de distancia en interiores
• Entregables en 3 semanas: modelo arquitectónico LOD 300 en Revit 2024 + MEP/estructura visible en LOD 200, nubes de puntos E57 y RCP/RCS, visor panorámico
• Volumen total de datos: ~210 GB en E57, ~68 GB en RCP, ~75 GB en imágenes

¿Qué lo hizo difícil?

• Cambios de un piso a otro y ejes estructurales irregulares después de un siglo de alteraciones
• Muros de ladrillo recubiertos de yeso que se desviaban una o dos pulgadas cada 30 pies
• Condiciones de techo mixtas: plafones de lámina estampada, plafón reticular y viguetas expuestas, a menudo en el mismo pasillo
• Inexistencia de planos confiables; los "as-builts" anteriores estaban dos remodelaciones desactualizados
• Logística complicada en el centro de la ciudad en torno a Main Street, muros medianeros y acceso intermitente de los inquilinos

Una nota rápida de campo: el segundo día, la puerta de la escalera trasera en el edificio norte se atascó en el descansillo intermedio; las capas de pintura habían fusionado la puerta con el marco. Retrocedimos, pasamos el NavVis VLX3 por la suite adyacente y cerramos el bucle de SLAM al otro lado del hueco de la escalera para minimizar la deriva. Diez minutos perdidos. Cero geometría perdida.

Flujo de trabajo de captura en campo: a paso de caminata, con control

Combinamos el LiDAR móvil con escaneos terrestres selectivos para mantener tanto la velocidad como la precisión:

• Captura principal: NavVis VLX3 (LiDAR dual, SLAM). Ritmo típico: 18,000–22,000 sq ft por operador al día.
• Escaneos complementarios: Leica RTC360 en fachadas, núcleos de escaleras profundos y dos sótanos con poca luz donde la confianza del SLAM disminuye.
• Control: 29 dianas topográficas (checkerboard targets) vinculadas al sistema de coordenadas Ohio State Plane North, NAD83(2011), en pies estadounidenses (US foot). Realizamos una poligonal con una estación total y utilizamos cierres de bucle en cada nivel.
• Registro: SLAM restringido por dianas + alineación nube a nube (cloud-to-cloud) en el procesamiento de NavVis; los escaneos del RTC360 se registraron por separado y luego se fusionaron. El control de calidad final se realizó en Autodesk ReCap Pro y CloudCompare.

Programamos el trabajo en función de los inquilinos y el tráfico. Los locales comerciales de la primera planta se capturaron de 6 a 9 a.m. antes de que abrieran. Los pisos superiores se escanearon al mediodía, marcando los riesgos de tropiezo con tiza y señalándolos en nuestras reuniones de seguridad.

Métricas de captura

• Más de 2,000 panoramas con una equivalencia de ~16 MP, cada 2–3 metros
• Espaciado de puntos de 5–10 mm en rangos interiores típicos (con un ajuste óptimo de 5 mm en pasillos clave)
• 6 días de campo en total a lo largo de dos semanas (las ventanas de buen tiempo favorecieron la captura de exteriores los días 1 y 6)
• 1.5 días de registro y control de calidad antes de iniciar el modelado

De puntos a modelos: una transferencia de datos eficiente

_Mantenemos un flujo de trabajo ágil para entregar los modelos rápidamente:_

• Procesamiento: NavVis Desktop para SLAM y unión de imágenes; exportación a E57 con color.
• Indexación: Autodesk ReCap Pro para generar archivos RCP/RCS para flujos de trabajo en Revit/AutoCAD.
• QC (Control de Calidad): Cortes de sección por piso a intervalos de 10 m; las verificaciones estadísticas en las dianas de control mostraron un residuo medio de 4.1 mm y un máximo de 9.7 mm.

Los entregables se crearon para su uso inmediato:

• Nubes de puntos: E57 (210 GB en total para todos los edificios) + paquetes RCP/RCS (68 GB)
• Visor panorámico: visor web alojado con las posiciones de escaneo vinculadas a las imágenes y la nube de puntos
• Extractos listos para CAD para dos fachadas de tiendas donde se necesitaron alzados rápidos mediante Scan to CAD durante el diseño esquemático
• Modelo completo: Revit 2024, vinculado por edificio con coordenadas compartidas

Estrategia de modelado: qué modelamos y qué no

Definir los niveles de modelado de forma prescriptiva ahorra tiempo y reduce sorpresas. Acordamos desde el principio:

• Arquitectura: LOD 300: muros por tipo y espesor, ventanas/puertas con familias paramétricas, geometría de escaleras, ductos verticales (shafts), mobiliario fijo, plafones reticulares existentes, pendientes de suelo observadas en la nube.
• Estructura (visible): LOD 200: columnas, vigas, muros de carga, dinteles principales expuestos.
• MEP (solo visible): LOD 200: ductos de más de 8", tuberías principales, ubicación de tableros, equipos de azotea.
• Datum: Coordenadas compartidas, nivel de referencia con elevación verificada en dos puntos de control por núcleo de escalera.

Asignamos a tres modeladores y un líder de control de calidad:

• 9 días de modelado: 3 modeladores x ~50 horas cada uno
• 2 días de QA: verificaciones de dimensiones contra la nube de puntos en cada línea de eje a 30 ft y en 15 verificaciones puntuales aleatorias por piso
• Anticipación de conflictos: Un análisis rápido de interferencias marcó nueve áreas de "ajuste crítico" donde las distribuciones de unidades propuestas entrarían en conflicto con columnas o ductos existentes.

Preservación: el escaneo apoya la narrativa, no la reemplaza

Para el equipo de créditos fiscales, combinamos el escaneo con documentación tradicional:

• Notas manuales de estado (desgaste de pintura, desprendimientos, estado de los marcos de las ventanas)
• Fotos detalladas de alta resolución de cornisas, pilastras y plafones de lámina estampada
• Referencias de archivo de la Sociedad Histórica del Condado de Richland

Los datos 3D sirvieron de base para los planos medidos, pero la narrativa —el carácter histórico, los elementos distintivos— provino de observaciones en el sitio. El escaneo es una herramienta de apoyo en este caso, no el protagonista. Vea cómo funciona este equilibrio en Cómo el escaneo 3D apoya la documentación de preservación histórica.

¿Por qué el LiDAR móvil fue la elección correcta?

La velocidad es crucial cuando los plazos de las subvenciones y los cronogramas de diseño se acumulan. Para interiores grandes como este, el LiDAR móvil supera a los métodos exclusivamente estáticos sin sacrificar la precisión donde importa. Aun así, utilizamos el RTC360 donde la confianza del SLAM disminuye. El enfoque híbrido mantuvo la deriva bajo control y las puertas abiertas.

Lea más sobre el tema en Por qué el LiDAR móvil supera a la topografía tradicional en edificios grandes.

Comparación específica del proyecto

¿Qué resultados fueron los más importantes?

• Entrega en tres semanas. Semanas, no meses. Escaneo, registro, modelado, QA: listo.
• Verificación remota. El visor web reemplazó 14 visitas planificadas al sitio por parte del arquitecto y el equipo de MEP, lo que supuso un ahorro de unos $18,000 en viajes y tiempo.
• Menos incógnitas. Se evitaron once solicitudes de información (RFI) en la fase de diseño esquemático y desarrollo de diseño (DD) gracias a la visibilidad temprana de ductos verticales desalineados, muros de carga irregulares y un ducto de ventilación oculto sobre un plafón de azulejos.
• Mejor planificación de unidades. El modelo de Revit se convirtió en la base para estudios de viabilidad (test fits) y renders, esenciales para los paquetes de financiación y las reuniones con la comunidad. Para trabajos similares, consulte Scan to BIM para reutilización adaptativa: convirtiendo edificios históricos en apartamentos.
• Apoyo para subvenciones y créditos fiscales (HTC). Las imágenes y la geometría medida fortalecieron el paquete de solicitud de créditos fiscales estatales. Los revisores pudieron ver, no imaginar, las condiciones existentes.

“Cuando debatíamos mover dos cocinas para librar un muro de cortante, la nube de puntos y los panoramas hicieron que la decisión fuera inmediata. Se acabaron las conjeturas. Reelaboramos el plano en una hora en lugar de perder una semana en visitas al sitio”. — Arquitecto del proyecto, Mansfield

Algunas lecciones de campo para bloques de edificios céntricos

• Los cierres de bucle son fundamentales. Siempre termine donde comenzó en cada nivel. Esto mantiene la deriva del SLAM ajustada y el QA simple.
• Use puntos de control en cada edificio, no solo en el primero. Los muros medianeros compartidos a menudo no están a plomo; el control independiente revela la verdad.
• Planifique los exteriores en función de la luz. Escaneamos las fachadas a primera hora de la mañana y a última de la tarde para minimizar los reflejos intensos en los vidrios de los escaparates.
• Marque los peligros y continúe. Señalamos las rejillas de suelo abiertas con cinta rosa y las escaneamos sin detenernos; no hay razón para pensar demasiado en lo que la nube de puntos ya muestra.

Si está abordando un bloque similar en Columbus, Cleveland o Cincinnati, establezca las expectativas desde el principio. No modele el MEP oculto a menos que esté expuesto o vaya a abrir plafones. Defina el LOD por sistema. Y póngase de acuerdo sobre los formatos de archivo: E57 para interoperabilidad, RCP/RCS para uso inmediato en Autodesk. Detallamos estas opciones en nuestros alcances de Scan to BIM y en nuestra guía sobre cómo redactar una especificación de entregables de escaneo 3D que proteja su proyecto.

Resumen de entregables

• Nubes de puntos: E57 (a color), RCP/RCS empaquetados por edificio y por piso
• Modelo de Revit: 2024, LOD 300 Arquitectura / LOD 200 Estructura + MEP visibles, coordenadas compartidas
• Panoramas: más de 2,000 posiciones vinculadas a la geometría, visor basado en navegador
• Planos bajo petición: extracciones de planos de planta para el primer juego de permisos a través de Documentación As-Built y Planos de planta 2D/3D

Para más ejemplos de escala y velocidad, eche un vistazo a nuestro portafolio y a la historia de captura de un campus completo en Capturando un campus universitario de 12 edificios en 9 días.

Conclusión

La elección de un enfoque híbrido —LiDAR móvil para la cobertura, terrestre para las zonas difíciles— nos permitió entregar una base fiable en Revit en tres semanas para 180,000 pies cuadrados de tejido histórico entrelazado. Los datos apoyan el diseño, la presupuestación y la preservación sin necesidad de interminables visitas de campo. Es una forma práctica de llevar la revitalización del centro de la ciudad de la ambición a los documentos de construcción.
